KNX erfolgreich umsetzen
Bei einem KNX SmartHome ist eine gründliche Planung ebenso unerlässlich.
Ein garantiert erfolgreiches KNX Projekt lebt von guter Zusammenarbeit eines guten Teams und sieht wie folgt aus:

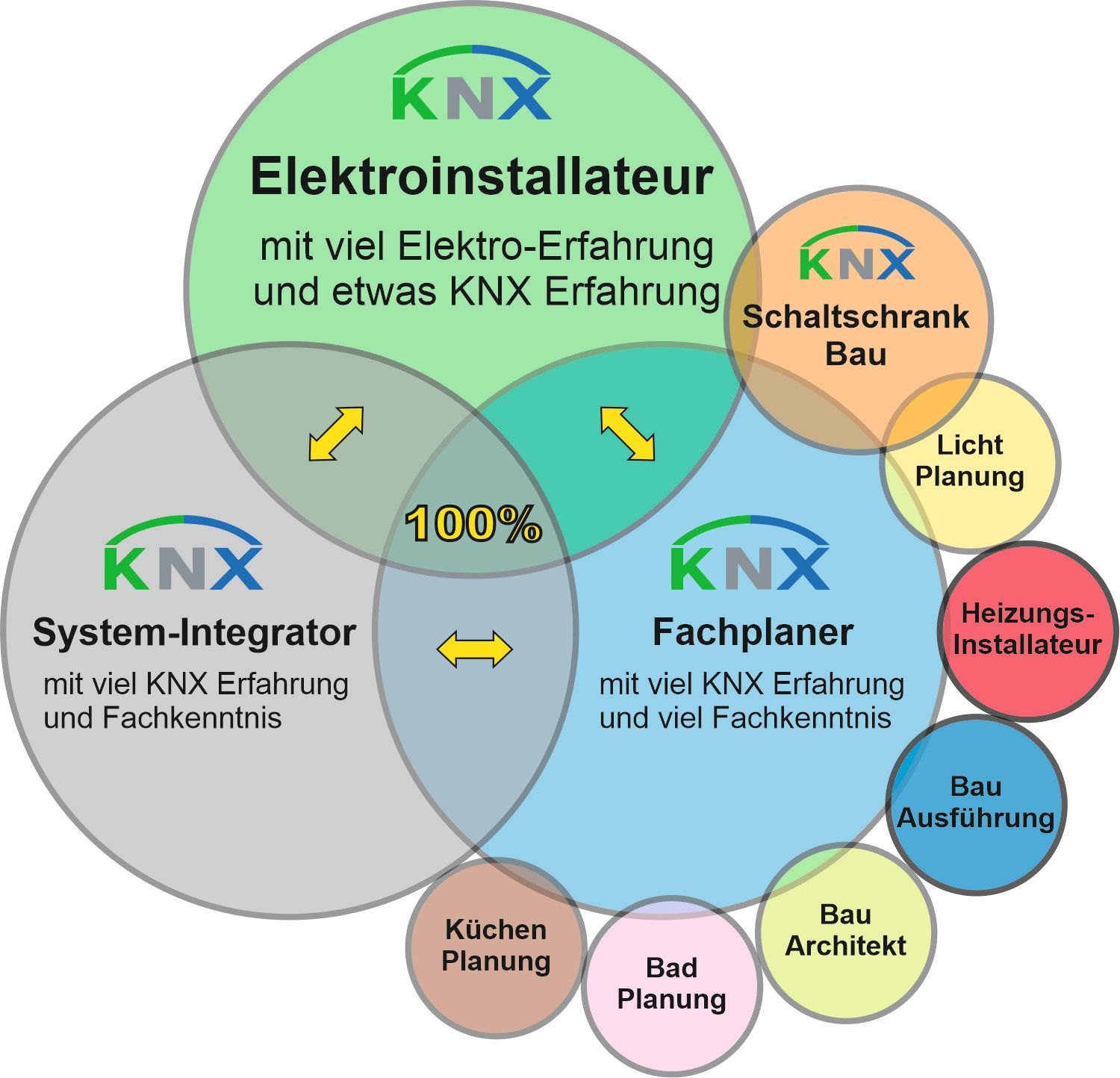

Der Erfolg eines KNX SmartHomes ist Teamarbeit
Bei einer guten Zusammenarbeit auf Augenhöhe sind KNX SmartHomes erfolgreich realisierbar.
Der KNX-Elektroplaner fügt alle Informationen zu einem Gesamtbild zusammen und hat mit vielen Gewerken Kontakt.
Hier eine nähere Beschreibung, welche Aufgabenbereiche wie verteilt sind.
Die KNX Elektroplaner
- sammelt vom Kunden alle Kundenwünsche zu KNX und zur allgemeinen Elektrotechnik (Steckdosen, Anschlüssen...)
- ist ein erfahrener KNX und Elektro-Berater für den Kunden und hilft diesen bei seinen Entscheidungen
- plant in der Planungsphase mit leeren KNX Dosen für ein offenes und flexibles späteres Bedienkonzept
- sorgt dafür, dass alles vollständig ist und später auch umsetzbar ist
- fasst alle Informationen und Kundenwünsche in fachgerechten Plänen und Listen zusammen
- integriert und berücksichtigt Informationen anderer Gewerke (wie Küchenpläne, Badpläne, Heizungspläne...)
- erfasst alle elektrischen Verbraucher und plant dafür die notwendigen KNX Aktoren
- plant die optimale Belegung der KNX Aktoren
- steht dem ausführenden Elektroinstallateur bei Bedarf beratend zur Seite
- klärt mit anderen Gewerken Details (Baufirma, Heizungsbauer, Rollobauer...)
- erstellt bei Bedarf Detailpläne (wie Deckenrohrpläne, Ansichtspläne von Installationswänden...)
- auf Wunsch Übergabe der KNX-Elektro-Schaltschrank-Pläne an einen Schaltschrankbauer (für ein unverb. Angebot)
Am Ende stehen vollständige Pläne und Listen als Ausführungspläne und Dokumentation zur Verfügung:
- KNX-Elektro-Installationspläne in den Grundrissen für jede Etage und ggf. Nebengebäude
- Ansichten mit Symbolen für KNX und Elektroinstallation
- DIN gerechter Stromlaufplan für den KNX-Elektro-Schaltschrank
- 1:1 passende Leitungsliste, Aktorenbelegungsliste und Sicherungsliste zum Stromlaufplan
- Aufbauzeichnung für den KNX-Elektro-Schaltschrank
- ggf. Listen für LAN und TV Anschlüsse
Der Schaltschrankbauer
Ein KNX-Elektro-Schaltschrank überfordert leider sehr viele Elektroinstallateure in ihren zeitlichen Möglichkeiten.
Deshalb ist es bei nicht ausreichenden Kapazitäten eines Elektroinstallateures dringend zu empfehlen, den Schaltschrankbau an einen Schaltschrankbauer zu vergeben. Diese können aufgrund ihrer Spezialisierung meist sehr preiswert anbieten.
Der Vorteil für den ausführenden Elektroinstallateur ist dabei hauptsächlich die eingesparte Zeit und das einfache Aufstellen und Anschließen des fertigen Schaltschrankes.
Der Schaltschrankbauer...
- bekommt vom KNX Elektroplaner die Stromlauf- und Aufbaupläne für den Schaltschrank
- baut den Schaltschrank in der Montageabteilung (kein Baustellen-Staub)
- hat die meisten Bauteile lagernd oder schnell verfügbar
- hat als Groß-Abnehmer gute Einkaufspreise, kann dadurch güstig anbieten
- prüft den Schaltschrank nach der Montage
- liefert per Spedition bis zur Haustür/Baustelle
Der ausführende Elektroinstallateur
Der ausführende Elektroinstallateur führt alle notwendigen baulichen Ausführungen nach den Vorgabe-Plänen aus.
- führt Wand- und Deckenrohrinstallationen während der Bauphase aus
- führt die erforderlichen Installationen nach den Vorgabe-Plänen am Rohbau aus
- führt die erforderlichen Endinstallationen und Fertigmontagen aus
- stellt den (gelieferten) KNX-Elektro-Schaltschrank auf und schließt nur noch alle Leitungen der Reihe nach an
- prüft die gesamte Elektroanlage und nimmt diese mit einem Prüf- und Übergabeprotokoll ab
Der KNX Systemintegrator - oder ETS Projektierung selbst gemacht
Bei anspruchsvollen Projekten ist der KNX Systemintegrator der KNX Fachmann bei dem alle Fäden zusammenlaufen. Seine Aufgaben sind:
- zu gegebener Zeit Erstellung eines KNX Pflichtenheftes (KNX Bedienkonzept abklären und festlegen)
- Beratung des Kunden zum KNX Bedienkonzept
- Projektierung der KNX Komponenten in der ETS Toolsoftware (Aktoren und Sensoren)
- Inbetriebnahme aller KNX Geräte und Test aller Funktionen
- ggf. Erstellung einer Visualisierung nach Kundenwünschen
- pflegt und wartet die KNX Anlage soweit vom Kunden gewünscht
Beim privaten SmartHome geht der Trend dazu, dass die Aufgaben eines Systemingetrators immer mehr Bauherren selbst in die Hand nehmen. Wenn Sie Ihre ETS Projektierung auch selbst vornehmen wollen, dann sind Sie beim Eibmeier gleich doppelt gut aufgehoben.
Wir können aber auch gerne einen geeigneten Systemintegrator empfehlen.
Ein Erfolgsbeispiel von Team-Arbeit - Graf Arco Event-Brauerei in Valley
Die berühmte Brauerei Graf Arco
Biere
(Valley, Bad Birnbach und Adldorf) hat 2017 seine alte Stammbrauerei in Valley mit einer kleinen
Event-Brauerei
wieder aktiviert. Dort werden spezielle Biersorten gebraut, Führungen angeboten und das Sudhaus und der ehemalige Malzboden stehen für
Feierlichkeiten und Veranstaltungen
in einem ganz besonderem Ambiente zur Verfügung.

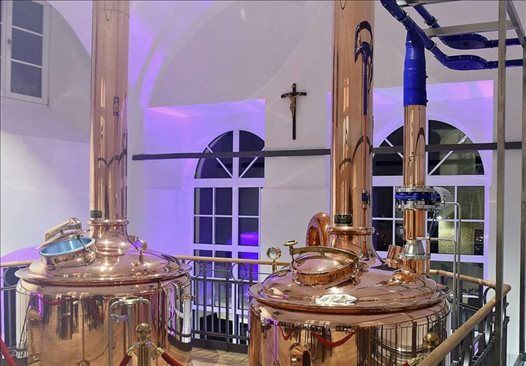

Alles wurde mit modernster Technik ausgestattet und ist auf dem neuesten Stand. Das Sudhaus und der Veranstaltungs-Saal haben eine beeindruckende Dali-LED Beleuchtung erhalten, welche in allen RGBW Farben eingestellt werden kann. So können verschiedenste Veranstaltungen per iPad-Visualisierung leicht farblich angepasst werden. Zudem steht eine professionelle Bühnen- und Veranstaltungstechnik zur Verfügung.
Der Elektroinstallateur konnte die hohen Anforderungen alleine unmöglich stemmen. So wurde der Rat vom Eibmeier eingeholt und eine erfolgreiche Teamarbeit aufgebaut.
Fa. Elektro Höfer Holzkirchen - alle Elektroinstallationsarbeiten (keine Webseite)
Fa. Eibmeier - CAD KNX und Elektropläne sowie die ETS Projektierung und Inbetriebnahme der KNX Grundfunktionen
Fa.
CONCEPT Florian Bachleitner
- KNX Sytemintegration der aufwändigen DALI Beleuchtung und Erstellung der Visualisierung
Fa.
Lichttechnik Perschl
- Herstellung kundenspezifischer Kronleuchter und Beleuchtungskonzept mit Dali
Fa.
Galli & Schmidt
- Planung und Realisierung der Bühnen- und Veranstaltungstechnik
Der Um- und Neubau der Brauerei wurde vom
Ingenieurbüro Helmut Lederer, als leitenden Architekten der baulichen Maßnahmen mit Spezialgebiet Brauereien, geplant und überwacht.
Max-Georg, Graf von Arco war mit der strukturierten und erfolgreichen Umsetzung "hoch zufrieden".
